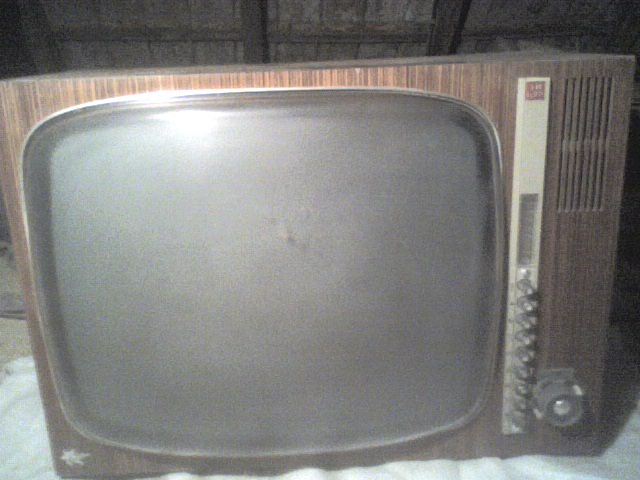

Videoton Sztár televízió TH 672
matek442, 2009, szeptember 6 - 15:30
Forrás:
fotó
»
- A hozzászóláshoz regisztráció és belépés szükséges
- Thumbnail
Videoton
Találat: 4
1969
1970
Ismeretlen évjárat
1970-1979
1980-1989
1980-1989
1960-1969
Találat: 3
1980-1989
1980-1989
Találat: 3
1970-1979
1955
1980-1989
Találat: 2
1970-1979
.thumbnail.jpg)
Találat: 4
1978
Találat: 4
1970-1979
1970-1979
Találat: 2
1970-1979
Ismeretlen évjárat
1970-1979
Ismeretlen évjárat
1980-1989
1980-1989
1980-1989
1984
1980-1989
1980-1989
1980-1989
1980-1989
1980-1989
1980-1989
1980-1989
1980-1989
1980-1989
1980-1989
1980-1989
1980-1989
1980-1989
1986
1980-1989
1980-1989
1971
1960-1969
.thumbnail.jpg)
1970-1979
1970-1979
Ismeretlen évjárat
1980-1989
1980-1989
1985
1960-1969
1970-1979
1980-1989
Sztár
1950-1959
1979
Találat: 2
1970-1979
1989
1970-1979
1960-1969
1960-1969
1960-1969
Találat: 2
1989
1977
Találat: 4
1981
1970-1979
1970-1979
Találat: 2
Találat: 2
Találat: 2
1980-1989
Szia matek442! Jó kis gép.. :-) Felkéne támasztani,vagy csak nekem vannak ilyen ötleteim??
Én is szeretném feltámasztani,csak manapság már nem olyan könnyű elintézni.Esetleg valami ötlet?
Greg
Szia! Ezeknek a gépeknek soros fűtésük van,gyönyörűen végigkövethető a fűtőkör,énis a padlásról cibáltam le barátnőm nagyszüleinek régi vidi tévéjét,és megcsináltam... ezen felbuzdulva elhoztam az én nagyszüleim egész eddig "díszként funkcionáló" orion orettáját,és annak is neki álltam,persze segítséggel... itt vannak fennt az oldalon,de óvatosan mert ezek a gépek "bírkózógépek" is tudnak lenni,fázison vannak a fémrészek,úgyhogy csak óvatosan www.elektronline.hu ill. www.hobbielektronika.hu segítőkész emberek gyülekezete :-) Egyébként csőbajok,szakadt ellenállások,esetleg kiszáradt kondik,és ne adj isten sorkimenő hiba.. ezek az általános hibák
Ilyen, ún. univerzális táplálású tv-k, rádiók javításánál elengedhetetlen az 1:1-es hálózati leválasztó trafó, enélkül baromság, legalábbis életveszély bennük nyúlkálni. Erre minden korabeli szakköny kiemelten felhívja a figyelmet annak ellenére, hogy egy képzett szervízműszerész számára ez evidens dolog volt.
Végső esetben a galvanikus leválasztás megoldható mindkét vezetőbe sorosan kapcsolt, min. 5000V-ra szigetelt párszor tíz nF-os, lehetőleg műgyantás kondenzátorral, míg nem szerzünk okosban valami TMK-ról egy trafót:O)
Nekem nincs,de nem is nyúlkáltam benne,max multiméterrel,ha a feszejeket néztem.Egyébként kondik,ellenállások,csövek.. majdnem minden mérhető helyben üzemen kívűl.. tetszik ez a tv :-) egy ilyet még szeretnék a gyüjteménybe.Jelenleg egy Vidi Fortuna 2-es a szoba dísze (ami itt is fennt van) nagyon tuti képe van.. és a hangja.. A szakadt ellenállások cseréje,az elfáradt,ill. rossz csövek cseréje,képkimenő trafó cseréje és sok apróság után.. egész jó egézségnek örvend
Greg
Igen ezt már akartam kérni hogy tegyél fel róla jobb képet.. úgylátom most azaz "akkor" sütött a nap :-)
...
Ha leválasztó trafó nincs is, de legalább van multiméter. Akkor már nem kell találgatni,hogy mennyi az annyi a Mátránál. Ez 24.5 Volt. De ezt nem én mondom,hanem az "iráska"
a"
Szia Géza! Igen legújabban (a csövesek után) egy Mátrát javítgatok,hát mit ne mondjak egy fokkal "alattomosabb" mint egy csöves,és ráadásul ugyanolyan "életveszélyes" :D Repedt volt a malom.. gondoltam jó,hát csere.. állítgatás és kész... aha... levettem a rossz malomkereket,indítótekercs a helyén maradt,és így indítottam.. szinte ugyanúgy le volt terhelve,a képcső sem fűt,és füstölt egy ell. a primer mellett... 24,5V-nak csak a fele volt meg... találtam a BU kollektorkörében egy 10ohm-os szakadt ell.,a BD136 mellett egy 1kohm-ost. Cseréltem ugyanúgy füst... kiforrasztom a füstölgő ell és ekkor erőteljes hang,képcső fűtés beindul és a 24,5V most 23,3V ez határeset nem? :) Ekkor próbaképpen nagyon rosszul döntöttem visszatettem egy kapott (videoton) malomkereket (ami egyszer már dolgozott ebben a gépben) és behalt az egész....

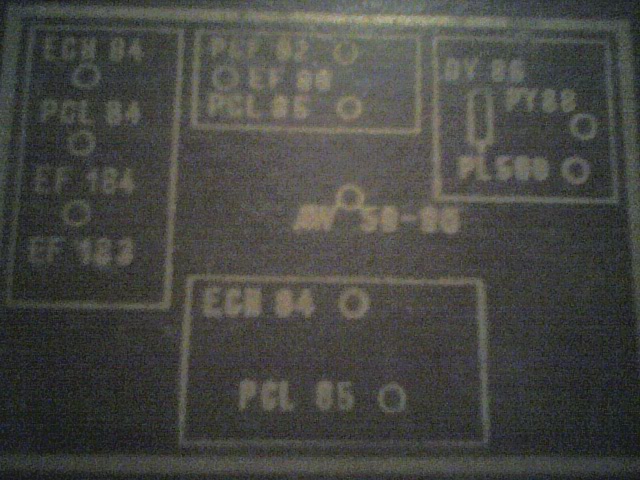

ui:Köszi az ábrát :-)
Sosem értettem, hogy a potik fölötti kis átlátszó műanyag miért átlátszó, mi volt vele a céljuk, mert funkcionalitásuk nincs, az biztos - dizájn? : )
Ami késik, nem múlik, azaz a késő válasz is válasz :-)
Az átlátszó műanyga lap mögött foglalt volna helyet az utólag beépíthető UHF-hangolóegység skálája, de ez a szerkezet ilyen formában nem terjedt el. Helyette az Orion UE 100 jelű konvertere biztosította az ilyesféle készülékeke számára a valahai 2. műsor vételét.
ml

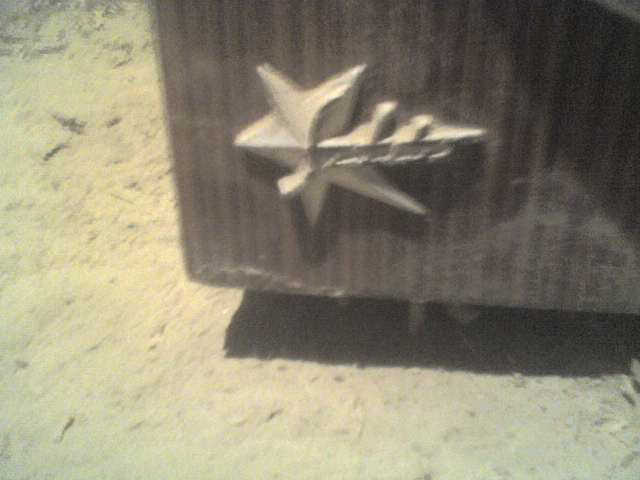

Így fonetikusan ("SZTÁR"),szó szerint,mint a csillagos logón látszik az egyik képen,mert STAR néven magnósrádiót gyártott a Videoton...
Ja és én diákmelósként segitettem 2másik diáknak a VT Plastic mögött levő (és akkor még a Videoton hangszórógyártó kft-je melletti) "Mágnesraktár"t kitakarítani...Nos onnan megmentettem magamnak a mindenkidobó vérszemet kapott kölkök elől [ez valami vírus,nagyon veszélyes,sajnos nagyon sok emberben él az elb*szó mindent tönkretevő kidobó ösztön,és van akit pl hiszékenyek hatalomra/qrmányra is emelnek/emeltek...egyik barátom is elkapta (az elqró kidobó vírust) amikor hülye fejjel engedtem 2jüknek kitakaritani a lakást..eredmény 80-100ezer FT kár a konyhában,előszobában,fürdőszobában)]pl egy leirást,hogyan kell az import képcsöveket kicsomagolni,előkésziteni,tvdobozba rakni..".aszongya" a felirat a zöld áttetsző védő mögött a papíron,hogy "Technológiai Utasítás....Szerelt káva...GLOBÁL SZTÁR" az 1990es évek elejéről-közepéről...majd átmengyek meglesni és lefényképezni ha lesz pé'zem fényk.gépre ha felvesznek munkára...vagy végre valaki újra ad kölcsön gépet...mert amit kinéztem az 56-59e FT...
"Bisztoss jó munkásemberr" S.Balázs Szfvárról Vénülő RETROgyűjtő
