Orion HS-40


Forrás:
Saját képgyűjtemény
Orion HS-40
dollerakos képe

Szervusz!



Igen, ma is szépen szólt a Neckermann, a Bartók szólt rajta, mint általában. A góré néha átállítja az Infóra, ha nem bírja a Bartókot.... :--)))



"...számtalan felújítási projektem volt amiket leszedtem már a retronom oldalairól egy bizonyos személy miatt...." - Na, szerintem ez az, amit nem szabad hagyni. Épp tegnap írt nekem valaki priviben, többek közt nagyjából ugyanazt, amit Te, és ő a továbbiakban úgy döntött, hogy leszedi a dolgait és a nevezett személlyel szóba sem áll. (Talán egyre gondolunk... :--)) Szerintem nem Te vagy és nem ő az egyetlen.... Ahogy itt is olvasni lehetett, én elismertem, hogy mit lehetne máshogyan, jobban csinálni, de a felesleges vádaskodást és az áltudományos tudálékoskodást nem veszem be.



Egy műegyetemista haverommal egyszer fogtunk bele egy hangfal-építésbe, talán írtam is róla, még talán itt is: egy állódoboz volt MDF-ből, az eleje rétegelt volt, a mélye Tesla, a magasa Visaton - tehát az árakat tekintve, semmi ezotéria. Mértük is a műegyetemen és természetesen hallgattuk is. Hosszabb időbe telt, amíg kialakult a végleges formája, főleg a belseje és a váltója, amelyeket én csináltam. Egészen jól szólt, sokáig hallgattuk is, aztán el is adtuk, nem is rossz áron, mivel költözködéskor egyikünkhöz sem fért be.....



Van egy Orion SE 260 tuningom is az "Orion SE 260" topicban (így, simán, mert több SE 260 topic is van), akit érdekel, nézze meg, de még nem végleges. Rajzokat nem tettem még fel, illetve, ami fent van, ahhoz képest már történtek módosítások. Ha majd minden lezajlik, mindent leírok, részletesen.



Üdv.

panblue képe

Üdv!

Jó a hozzászólásod...valahogy így kellene gondolkodni és "alkotni" ezen az oldalon,csak vannak akik mindenbe belekotnyeleskednek elvéve az ember kedvét :(

Persze az enyémet nem lehet elvenni,csak gondoltam így nincs mibe belekötni :))))))))))))

A cuccaimat feltöltöttem a  hifiengine.com-ra,érdekes ott nincs negatív visszahang :)))

Orion témában ha jól tudom ismered bakter7210-et,na Ő felülmúlhatatlan az orionok világában...Ő meg tudja hogy vágom a hangfalakat,és ennyiben én meg is állnék :)

üdv,jó alkotást: panblue







dollerakos képe

Hogyne! Persze. Kicsi ez a világ... :--))) Nála már nem is egyszer voltam és ismerem az Orion tuningját is, ő egy kicsit más irányt vett, mert a nagyobb teljesítmény irányába fejleszti az SE 260-ast. Még a HS 40-eseket is elvittem hozzá éstetszett is neki, bár akkor még a váltónak nem ez volt a végleges formája. Az a nem is nullszériás, hanem a prototípus ST 240 a legütősebb cucca.... Egyébként még nagyon ügyesen tud javítani mechanikus dolgokat is.



A hifiengine-re én is töltöttem fel, ha jól emlékszem, a Telefunken hifitronyom térképeit.....

trolika képe

Trolika

Tiszteletem!

Ne haragudjon hogy írok Ön árul a vaterán orion rádiókat?

nekem is van egy ilyen rádióm elveszti a beállított csatornát.

Ha nem önnel leveleznék a vaterán kérem szíves elnézését

üdv Tibor

"és az áltudományos tudálékoskodást nem veszem be."



Istenem, de komolyak is a komolytalanok. ;-D

dollerakos képe

Rájöttél már, hogy miért kell vagy miért célszerű oda az a 2,2 ohmos ellenállás? - Segítség: mi keletkezik ott? :--))



Van még egy kérdés, amelyre nem válaszoltál: Te mit hallgatsz, min szocializálódott a füled? - Egyébként nekem nagyrészt élő, klasszikus zenei koncerteken.



Egyébként voltam Pagrusnál és nagyon tetszett a rendszere, az egyik legjobb hang, amit hallottam valaha is, nagyon tetszett. El is látott tanácsokkal, amelyeknek nagyon örülök, egy kis részét már meg is csináltam és még ő is zenehallgatásra alkalmasnak tartotta a HS 40-eseket, mivel órákon át hallgattuk az ő rendszere után. Úgyhogy a közeljövőben további módosítások várhatóak, amelyeket ide is felteszek. (Csak, hogy legyen mibe belekötni, én állom a sarat.... :--)))

Leírtam az ellenállás hatását, fentebb olvashatod. Rájönni neked szükséges még. Jóval hamarabb használtam az említett megoldást, mint te, de ez is évekkel ezelőtt történt, egyszer még pagrusnak is megsúghattam, hogy mivel csökkentse a hangszóróval párhuzamos tag hatását.



Aki szintén elég sokszor játssza a tévedések vígjátékát ha hangszórókról és hangsugárzókról van szó, de kétségkívül ajánlgatni azt tud. Persze ha van aki megfogadja. :) Hát tőlem nyugodtan. Ez egy szabad ország, mindenki azt hisz, amit akar.



A sárnak nem tudom mi köze lehet egy váltó huszadik gondolkodás nélkül átalakított változatához. De majd biztos elmeséled.

dollerakos képe

Szegénykém, most biztosan marhára utálhatsz, de sebaj, elviselem.... :--)))) Még az a szerencse, hogy csak Te gondolod így ezeket a dolgokat....

:) Utálni? Miért ismerjük egymást?



Ezt nem én gondolom így, ezek tények. Szeretettől gyűlőlettől, utálattól, és egyéb érzelmektől abszolút függetlenek, így azt hiszem a sajnálkozást fenntarthatjuk valaki más számára.

dollerakos képe

OK, ha nem utálsz, akkor megnyugodtam.... :--)))



Egyszerűen csak arról van szó, hogy van, amiben igazad van, van, amiben nincs. Sosem tagadtam, hogy lehet jobb váltót is csinálni a HS 40-esekhez és jobb módszerekkel is, akinek nagyobb gyakorlata és jobb műszerezettsége van, kerülőutak nélkül, de azt sosem írom Neked alá, hogy ez a váltó rossz és azt sem, hogy a tesztek és a meghallgatás nem lényeges, mert az eddigi tapasztalatok és az elektromos mérések szerint is a váltó rendben van, csak lehet még jobb, mint sokminden más is az életben. Lehet jobb és lehet rosszabb..... Különben lett egy Panasonic kapszulám, majd megtanulok vele mérni és mindent, ami kell, úgyhogy az előrelépés remélhetőleg meglesz.

Én nem minősítettem, nem írtam, hogy rossz vagy jó, egyszerűen azt írtam, hogy nem tudjuk milyen (illetve egy ponton a magassal párhuzamos induktivitás hatásának soros ellenállással csökkentésénél tévedtél). Azt sem írtam, hogy a hallgatás ne lenne lényeges, mert hát minden hangsugárzót azért készítenek, hogy valaki hallgassa. Csak azt írtam, hogy ez a legkönnyebben becsapható értékelési megoldás. :D Ne értsd félre amit írok, és akkor nem fogod azt hinni, h. "utállak".

dollerakos képe

Akkor minden OK. :--))



A 2,2 ohmmal kapcsolatban: egyrészt azért került bele, mert ha nem volt benne, rezonancia keletkezett 1,5 kHz közelében, amikor elektromosan mértem, tehát 1,5 kHz-nél kicsit megnőtt a magasakra eső fesz, ezt csillapítottam ezzel a 2,2 ohmmal, tehát a rezgést lerontottam. Másrészről pedig, ha pl. összegyógyulna a magasak előtti kondikból valamelyik (4,7 u + 1 u), akkor nehogy az erőlködő megkapja a tekercs közel 0 ohmos ellenállását, hanem ekkor jól jön az a 2,2 ohm. A magasak ohmos ellenállása pedig nem teljesen 0 (nem emlékszem már, mennyi..). Egy jól nevelt erőlködő ilyenkor lekapcsolja magát, de a mindenféle védelem nélküli a magasakat így is, úgy is leégeti, ha nem az ég el előbb....

:) valami tévedés lesz szerintem, ezekre esély nem sok van. A 2,2R hatását egyszerű soros kapcsolásként értelmezve is könnyen láthatod, a magasnál mindenképp növeli a hangnyomást töréspont alatt, az 1500Hz pedig bőven alatta van.



De végülis nekem mindegy. :)

dollerakos képe

Értem, logikus, számolások alapján is ez jött ki, amit írsz. Most már, hogy van mérőmiki, nemsokára át fogom mérni mindenféleképpen, akusztikailag és elektromosan is az egészet....

Ettől függetlenül persze lehet, hogy az ellenállást beépítve kapott laposabb átvitellel jobb a keresztezés környéki viselkedés.



:) A mikrofon mondjuk, hogy a legkevesebb a méréshez.

dollerakos képe

Igen, valahogy úgy emlékszem én is, hogy nem volt az oda véletlen... (Nem emlékszem már, mert közben már annyi minden más dolgom volt, csak valahogy még hangilag is jót tett neki, mint anélkül... - Na, ez nagyon pongyola volt..... :--)))

A mélyközépnél biztosan jó az ellenállás, így ránézésre. :)

dollerakos képe

Azzal sokat is kínlódtam annak idején és csak fül után........:--))

Hali!



Amikről Te beszélsz eszközök, azok nem zenehallgatásra vannak? Hallottam már klf. berendezéseket, többek között azokat a hangfalakat is amik Ákosnak vannak. De, hogy Te mit gondolsz „jó hangnak” arról sejtésem sincs. Ezért szeretném tudni létezik é Magyarországon olyan hely ahol szerinted jól szól a hangfal, ill. a HiFi úgy nagy általában.



Ilyen kérdéseket felesleges feltenni neki. Természetesen csak kritizálni tud és nagy ÁLTALÁNOSSÁGBAN fogalmazni. Arra azért mindig gondosan ügyel, hogy konkrétumok nélkül fogalmazzon. Tehát a kérdésedre gyanítom, hogy nem fogsz egyértelmű választ kapni.

:) Nos furcsa ezt olvasni úgy, hogy nem rendelkezel megfelelő ismeretekkel a téma megítéléséhez.

"nem rendelkezel megfelelő ismeretekkel a téma megítéléséhez"

Tegyük fel, de ez sem igaz.



Az eredeti kérdésre még most sem válaszoltál. (Nem is vagyok meglepve.)

:-)

dollerakos képe

Szeretném csak megkérdezni, hogy a HS 40-esek milyen fából vannak. Az eleje 10-es rétegelt, legalábbis annak nézem, de pl. nem tudom, milyen, mert azt hallottam, hogy van többfajta is, de a többi részéről fogalmam sincs. Köszi a segítségeket.

dollerakos képe

Hozzászólás törölve... (dollerakos)

dollerakos képe

Üdv!



Kérdésem lenne. A 3. pár HS 40-esem nem szól olyan szépen, mint a többi, hiába a jól bevált és kitalált hangváltó-módosítás, a középhangjaik rosszabbak, zavarosabbak, a terük is rosszab és rájöttem, miért. A két, korábbi párban lévő mélyeknek (PD207S) a pilléje sokkal engedékenyebb, rugalmasabb, mint ezekben, bár kinézetre ugyanabból a sárga anyagból készültek, viszont a többiekéhez képest egészen meg vannak keményedve. Sőt, a baj nem jár egyedül... Ugyanis az egyik dobozban az egyik mély pilléje fekete és AZ olyan rugalmas, mint a jó doboz-párokban lévő mélyeké és ez azért baj, mert ugyanebben a dobozban a másik mélynek a pilléje ugyanolyan kemény, mint ugyanezen pár másik dobozában lévők; ez azért is nagyobb baj, mert ebben a dobozban még az egyensúly is felborul, ugyanis a két mély egészen másként szól és végeredményképpen ez a doboz még halkabban és még zavarosabban szól, mint a másik... Mit lehetne tenni, hogy ezeknek is ugyanolyan legyen a pilléje, mint a jó példányok esetében, mivel locsoljam, esetleg mivel melegítsem vagy milyen disznóhájjal kenegessem meg, vagy ki kellene cseréltetni a kemény pilléket, egyáltalán ki lehet? Köszi...

dollerakos képe

Üdv! A pille-csere a PD-kben megtörtént, kemény 1800-ért csinálta meg az egyik nagyon ügyes hangszóró-javító ismerősöm, haverom. Eredetieket, engedékenyebbeket tett be. Most már nyugi van, szépen szól az öszzes és egyfromák...

hello! ha van kedved tunungolni,van 1 pár hs 40 nekem is,esetleg meg is válok tölük...

dollerakos képe

Helló!



Írj priviben, a mailem publikus. Venni nem szeretnék most, mert már 3 páram van, de szívesen átalakítom a váltóját..



Üdv.

dollerakos képe

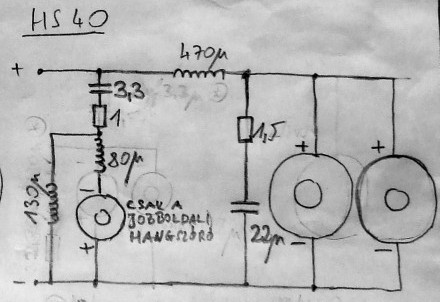

Igaz, itt volt sok változat, de végül az évek alatt bevált hangváltó-MOD, a végleges változat, íme:



http://www.retronom.hu/files/dollerakos/Orion_HS_40_MOD.jpg



Látható, hogy a magas hangszórók közül csak egyet kell bekötni, szemből a jobboldalit. A másikat ott kell hagyni benne bekötetlenül (vagy kivenni és befedni a lyukat).



Az egyszerűség kedvéért: minden tekercs legalább 0,8 mm2 vastag huzalból, az összes kondi legalább 100 V-os, az összes ellenállás legalább 5W-os legyen.

Sziasztok!

Nos rég nem voltam itt, nekiálltam elolvasni ismét a régi tartalmak hozzászólásait.



Ejj, beszép idők voltak, és milyen érdekes emberek, illetve jó csapat :)



Azóta mennyire nagy itt a csönd :(



Atesz

Tiszteletem minden forumózónak!

Új vagyok az Orion HS40 csapatban,de végre el jött az idő!!!!

Nem régen sikerült szereznem HS40 et ,minek örülök,és a vásárláshoz az itt olvasottaknak is köze van!

Érdekes építő és vagy kevésbé építő hosszászolásokat olvashattam!

Köszönet érte

Nem tudom lehet e a témát tovább boncolgatni,tapasztalatokat meg osztani stb ?!

Szívesen venném

Üdv

Zoli

Helló!



Írtam a fórumba ,igaz régen nem lett beírva semmi,sajnos!

Válaszolj ha van kedved!

Üdv

Zoli

Kékedi Levente képe

:) Bizony, régi beszélgetések már ezek itt, de borzasztó aktuálisak még ma is. Itt csak egyetlen ember írta le a valóságot, de senki nem hitt neki, még én sem ezekben az időkben. Érdekes, hogy azóta sem változott sokat a helyzet. Már más platformokon, más fórumokon folynak a beszélgetések, de ugyanezek a polémiák zajlanak le hasonló attitűddel.



Amióta magam is rendelkezem már az alapvető akusztikai mérésekhez szükséges eszközökkel, tudással és gyakorlattal, sok minden átértékelődött bennem. Shalafi valóban az igazságot próbálta átadni több-kevesebb sikerrel. Ha néha napján itt-ott előkerül az Orion HS-40 téma és Döller Ákos váltómódosításai, mindenkit megpróbálok lebeszélni róla, elmondani a problémákat ezzel kapcsolatban, de ugyanaolyan a valóság fogadtatása, mint jó néhány évvel ezelőtt itt. Szomorú dolog ez, dehát ilyenek az emberek. Nem vagyunk egyformák és talán így van jól ez. :)

oldtimer képe

Sajnálatos tapsztalat: Ahogy a tudomány fejlődik, és egyre „jönnek elő” az „okos készülékek” (telefon, óra, tv, stb.) a tulajdonosaik közül egyre többen olyanok, akik



kezdenek „visszamászni a fára”.

Más szavakkal: a telefon az valóban okos.



Sokszor a „reakciókból” nagyon meglátszik.

Manapság a felszínesség, és a „nemgondolkodás”, a tudni nem akarás, és a reflexből való cselekvés meg a szövegértési nehézségek egészen másfelé vezeti el (vagyis félre) az emberek nagy részét.



Egyetlen példa:

Valakinek emailben megírtam: „A Cégnél eléggé erős a lehangoltság mert mindenki megkapta a felmondását! :(”



Mit írt vissza a „Címzett”?

Idézem: „Te is megkaptad?”



Brrrrrrrrrrr! Futkosott a hátamon a hideg. Mert.......

Könyörgöm, mit jelent a „Mindenki”??



Szóval az emberek jó része lefelé halad........ És talán nem jól van ez, vagyis az igen, hogy nem mindenki ilyen. De ez csak annak jó, aki nem „ilyen” :)



üdv.: oldtimer
