Videoton RA6363S receiver


Forrás:
Hifi Magazin 18. 1985/2
Videoton RA6363S receiver

A kisebbik VT-torony "vezérlőpultja". A tervezők összeházasították
az erősítőt és a tunert, kihasználva a modulrendszer előnyeit. Sok
mindent le is egyszerűsítettek, de a kis receiver így is fölöttébb
praktikus, jól használható készülék a maga 2x25 watt kimeneti
teljesítményével, OIRT-CCIR sztereó FM-vevőjével, egy közép- és három
rövidhullámú AM-sávjával.

Kezelése, szolgáltatásai

Szokásunkhoz híven balról jobbra haladunk a készülék előlapján.
Akár az erősítőt és a tunert, a receivert is egy függőlegesbe
fordított, keskeny billentyűvel helyezhetjük áram alá. A rádióvevő
skáláján, a hullámsávok jelzései alatt 5 LED indikálja a térerőt, a
sztereó vételt, illetve (FM Tuning) segít a hangolásban. A skála alatt
a balansz-, a magas és mély hangszínszabályzó, valamint a
hangerőszabályzó forgatógombja; velük egy magasságban sorakoznak a
bemeneti választó-, illetve az üzemmódkapcsolók: monó/sztereó, Tape 1,
Tape 2, Phono, FM, AM, CCIR, Mute. Megtehetjük, hogy egyszerre
lenyomjuk a Tape 1 és az FM gombot, csökkentve ezzel a tuner
érzékenységét, s alkalmazkodva a nagy térerejű helyi adásokhoz (FM
Local).
A skála jobb oldalán nagymérető hangológomb; mellette egy kis
lehajtható ajtócska mögött az FM programozóegység 5 programkapcsolója,
valamint egy hatodik nyom gomb, azzal kapcsolhatjuk ki a memóriát, ha
kézzel akarunk hangolni. A memóriaegység alatt sorakoznak az AM vételi
sáv (SW1, SW2, SW3, MW) kapcsolói, mellettük a Wide Band, azaz Széles
Sáv feliratú kapcsoló. Az utóbbival janitani tudunk azoknak az adóknak
a hangminőségén, amelyek nagy térerővel, zavarmentesen jelentkeznek.
A hátlapon állítható helyezető ferritantennát találunk,
szimmetrikus és aszimmetrikus antennacsatlakozó hüvelyeket, AM
antenna- és földcsatlakozót, 5 pólusú csatlakozóhüvelyeket és
szabványos hangszórócsatlakozókat. (Nem hagyhatjuk szó nélkül, hogy a
receiver kezelési utasításába becsúszott néhány elírás, így például
felcserélték a Tape 1 és 2 csatlakozó kimeneti jellemzőit.)
A tuneregység részletes ismertetésétől eltekintünk; az erősítőről
néhány szót szólunk majd az EA6383S tesztje után (a 105. oldalon).

Méréseinkhez

Az érzékenység elegendő, bár meglehetősen eltérő értékeket mértünk
az OIRT, illetve a CCIR sávban (pontosabban 69, illetve 94MHz-en). A
zajhatárolt érzékenység sztereóban átlagos. A zajzár-küszöbszint
megfelelőnek tűnik.
A pilotjel- és segédvivő-elnyomás egy kicsit jobb, mint amit az
RT6303S-en mértünk. Ez feltehetőleg a gyári szórásnak tudható be.
A harmonikus torzítás viszont magasabb, mint a tuner torzítása
volt.
A frekvencia-jelleggörbék olyasfélék, mint a tuner görbéi, de az
átvitel most már 15kHz előtt meredeken esni kezd. A tükör- és
középfrekvenciás zavararány ugyanolyan jó, a nagyjelszelektivitás
ugyanolyan rossz, mint a tuneré.
A jelszintek és impedanciák szabványosak.

A kép nem jó!
Gangstar barátom,te a vidi nagy erösitö képét tedted fel receivernek!
Ilyen vidi erőlködöre vadásztam évekig,és sikerült 3honappal ezelött hozzájutnom,egy teljes eredeti példányhoz!
megvagyok vele elégedve nagyon.Szerelem volt elsö látásra/megbabonázott a fluor kijelzöje/kb.10 évvel ezelött,de sikerült nekem is szerezni ilyet!!!!!!

Hi! Nekem is van egy ilyen cumom:) 6900ft-ert vettem vagy 15 eve, azota is tokeletesen szolgal. Jopar dolgot atalakitottam rajta. Fet-es eloerosito, eltolt fm frekvenciasav, 1 plusz bemenet (az elolapi kapcsolok meghekkelese miatt nem kellett kokanyolni), mute gomb a bekapcsolo fix felso reszebol, hattervilagitas atalakitva, bementvalaszto visszajelzo ledek, domino helyett nagy jack a fejhallgato (amit a mute nem nemit igy felig fuggetlen a hangszoroktol) stb. Amugy jo cucc, jol szol teljesitmenye tobb mint eleg egy lakasban. Sajna a hangero poti also tartomanya megkopott es bekapcsolas utan jo darabig irto recseg a csevelesre (kene egy eredeti mert eleg cserelhetetlen mas tipusra).
Udv:optikus

A kép nem jó!
Gangstar barátom,te a vidi nagy erösitö képét tedted fel receivernek!
Ilyen vidi erőlködöre vadásztam évekig,és sikerült 3honappal ezelött hozzájutnom,egy teljes eredeti példányhoz!
megvagyok vele elégedve nagyon.Szerelem volt elsö látásra/megbabonázott a fluor kijelzöje/kb.10 évvel ezelött,de sikerült nekem is szerezni ilyet!!!!!!

Igazad van,Köszi!Tegnap éjfél körül tettem fel és egy kicsit már bódultság volt itt agép előtt.:D Látom te is Videoton őrült vagy :).Átjavítom a képet.ÜDv!

Sőőt!A kedvedért feltettem az Erősítőd képekben,és amit írtak a HiFi Magazinban róla!Üdv!

A kép tökéletes!
Ilyen receiverem is van,a tuner része nagyon érzékeny,ami pozitiv,de az erösitö részétöl nem vártam csodát!/ami beigazolódott/egyik oldal enyhén gerjed,a hangszinszabályzoja nagyon durva.
jó olvasgatni a bevált Vidi cuccokrol!

Hát igen,a kép mostmár jó,mert átjavítottam :-).Egyébként még tölteni fogok fel sok Vidis cuccot!Üdv!

tutajos80 képe

tutajos80

SZIASZTOK!



Kérni szeretnék, ha valakinek van, kapcsolási rajzot. A  bemenethez és

a dominos fejhallgatóhoz kellene!!! Vidi Receiver RA 6363S hez

köszi: tutajos 80

nekem is volt egy ilyen egy darabig, de eladtam. nagy kár, hogy csak 104-ig megy

A számítógépem mellé használom,a power kapcsoló a leg szarabb,és a világítás kontakthibás,de egyébként két nagy Telefunken hangfallal egész jó. Ez előtt az AIDA rádióerősítőt használtam,de a jobb oldali végfok mindig kipurcant.

Hellóó..

őő lenne magához 1 kérdésem..

én most akarok venni 1 olyan erősítőt amiről szó van..1 videoton 6363 s-t.

és olvastam h maga azt írta h a számítógépe mellett használja..( vagy használta.) és azt szeretném megtudni h ezt rálehet kötni a számítógépre ? vagy csak úgy értette h a gép mellett vvolt és érti..

mert én úgy terveztem h megveszem..egyébként olcsón jutok viszonylag hozzá 5000 ft..és azt terveztem rákötöm a számítógépre és úgy a gépről halgatok rajta keresztül zenét..mert nekem van 1 másik Videoton erősítőm . Videoton 7386-S. és azt rálehetett kötni a gépre..de ezen amit most akarok venni a 6363 -s - en nem tudom h rá e lehet kötni..és így nem tudom h meg e vegyem..

KARESZ én kb 5 éve nyuzom 2 villám csapás után is nagy pioneer hangfalakkal gyürjük a kerti partikon de a számitogépre is ez van kötve ja ingyen kaptam nekem tökéletes enyi.A használt cikkesnél kb10000ft aki ismeri tudja hogy megéri.

szerintem is bika én két 500watt os sal t kuldők vele és csak anyit változtatam rajta hogy tele raktam ventilátoral!! meg a gyári kilyelző világitot ki szetem belőle és fől ledeztem!!

(Azért talán írni tudni kéne, esetleg magyarul is.)

leguan képe

Oszt még tegyél rá két oldalra indexet, a tetejére meg szélkakast.
Úgy bikább lesz.

És ha külföldi?- Legalábbis reménykedjünk.

külföldről ékezet nélkül írna és megkockáztatom nem vidi erősítőről és SAL hangfalakról. Összességében egy lustaságból írni nem tudó mókamaki.

Nekem is van ilyen,szépen működik,csak egy gond van vele.A hangerőszabályzó felett a számfelíratozások lekoptak.Hogy lehetne ezt kijavítani?Amúgy szép karcmentes állapotú.

Nekem van egy pont ilyenem, majd 3 havi fizetésbe került annak idején. Az addigi gépek mellett ez csúcsnak számitott minden hibája ellenére. Sajnos a feliratok lekopóban vannak, a potik recsegnek, a hullámváltó sem tul stabil. De már otthon nem ezt használom régóta.

Feribá

 Nekem is ez van, ezért szeretném Tőletek megkérdezni, hogy amikor "hidegen" bekapcsolom és egy nagyot durran a hangfal /Orion HS 280/ nem árt e neki hosszú távon? Eddig még ugyan nem vágta ki, de kétlem, hogy jót tenne nekik. Feribá

udv!

ki kellene probalni fejhallgato-dugoval. bekapcsolas elott bedug, bekapcsolas utan par masodpercel kihuz.....

Kedves Csaba!
Igen ez a trükköm így szoktam csinálni, köszönöm az ötletet! Feribá

Az elhangolódás minden Videoton rádióra igaz? Úgy hallottam valahol, hogy ez orvosolható, igaz ez? Más is hallott már erről?

apámtól örökeltem énis egy ilyen erősítőt, hozzávaló hangdobozokkal, szépen székesfehérváron újraperemeztettem őket, már csak az erősítőt kellene kicsit helyrepofni, mert nekem is a hangerőszabályzó potival vannak gondjaim. kis hangerőnél a baloldal nem szól, és nagyon recseg is-de csak a bal. be és kikapcsoláskor megvana pukkanás probléma, de ezt énis fejhallgatóval szoktam kibekkelni. valami ötletet tudtok adni a hangerőpoti javítására?

szia!
a hangeröpotit én befujtam wd 40-es sprayal,és jo lett .de kétszer kellett megtennem hogy jo legyen.közben persze forgatni kell.

remélem tudtam segiteni.

wd 40? én eddig még csak rosszat hallottam róla. kontaktsprézés már megvolt, de a poti egy műanyag aljba van applikálva, nem biztos, hogy eljutott oda a cucc ahová kell neki.
azért kösz, ha lesz lehetőségem, kipróbálom a wd 40et is.

gti3per888 képe

Nekem már vagy 3 példány van ebből a gépből, szerintem jó cucc és van benne anyag. A kinézete kicsit érdekesen jött ki, ahogy a tunert az erősítővel kombináltak, de nekem bejön. A hangja egész jó, nekem bejön az a benne lévő "kikapcsolhatatlan loudness" (izlés kérdése), jók azok a dögös mélyek.

Annakidején ezt az erősítőt"gyilkos"gúnynévvel illettük mert a létett világon minden hangfalat kicsinált(legfőképp a házibulikban,mikor már a jókedv maximálisan megvolt,és odatekertük a hangerőt neki).Nekem még a mai napig is megvan,szép megkímélt állapotban nem adnám oda semmien mai műanyag "Hi-FI"szarért.

gti3per888 képe

Tényleg elég über hangja van a gépnek, nagyon is jó a benne lévő "kikapcsolhatatlan loudness". Mekkora teljesítményű hangfalakat nyírt ki?

fél hangeröig aránylag jo hangja van,de fölötte nagyon torzit,söt még gerjed is.
tehát a nagyobb hangfalakat nem a teljesitménye miatt nyirta ki,hanem a gerjedése miatt!
további xép napot!

Üdv! Van egy kis problémám ezzel a reciverrel: A probléma az hogy a hullámsávon ha két adó közel van egymáshoz, akkor az AFC gyakran a nem a beprogramozott adót fogja be, hanem a másikat. Meg lehet ezt oldani valahogyan?

veroka képe

pl hogy kikapcsolod az AFCt. A jobb szélső programgomb palástjának kis elforgatásával (ilyenkor a piros műanyag eltünik az ablakból).



egyébként nem lehet, az AFC működéséből adódóan.

Üdv! Valaki segítsen!



Még 1983-ban vettem egy ilyen cuccot, amit sajnos eladtam! Tavaly sikerült újból szereznem egyet, de sajnos a szokásos hibái meg voltak. A műszer világítás nem ment, ezt egy izzó cserével megoldottam. Azért csak eggyel, mert olvasó lámpa helyett is használható két darab izzóval! Azonban az állomáskereső zsinórja leugrott a helyéről. Bárhogy próbálkoztam, nem sikerűlt vissza tennem a helyére. Úgy emlékszem van erről valami rajz, vagy leírás. Ha valaki ebben tudna segíteni, hálám örökké üldözni fogja!

Amúgy egy elnyűhetetlen típus. Valamikor még egyes diszkókban ezzel hajtották a táncparkett ördögeit a 80-as években. Nem tudok róla, hogy egy készülék is belehalt volna. Sajnos az előlapra vigyázni kel nagyon, tilos súrolni, vagy vegyszerekkel, alkohollal próbálkozni. A rendszeres használat barnás foltokat hagy mindenűtt, amit időnként már nem szabad eltűrni! A kopott feliratokat ALPHASZET betűkkel - papírboltokban kapható rádörzsölös betükészlet - kis kézügyességgel pótolni lehet.



Egyetlen hibája van szerintem ezeknek a készülékeknek, de ez valamennyi Vidi cuccra igaz: az az átkozott DIN szabványú csatlakozó rendszer! A hangszórók csatlakoztatása valóságos rémálom! Ha nem tiszelném a készüléket, legszívesebben átalakítanám a hátlapját!



Szerintem van hasonló tudású más külfödi gyártásu rádióerősítő ami szebben szól, de közel sem ilyen megbízható agyonverhetetlen mint a magyar cuccok voltak ill. vannak. Gondoljatok bele 38 éves erősítő ami még mindig tiszta erőből bírja! Ezek a mai IC-s cuccok hol lesznek 38 év múlva?! Veszélyes hulladék gyűjtőkben!



Ha valaki tud segíteni mégegyszer köszönöm neki!

Persze azokban beépített földhurok és ilyen mértékű 50Hz-es brumm sincs, nem beszélve a kikapcsolhatatlan loudnessről, széteső, rossz együttfutású VT potikról, a hőmérséklet változásával garantált elhangolódást biztosító trimmerekről a tunerben, a végfok hőkompenzálását sem a nyák-lapra, hanem a végtranyók közelébe teszik, így kevesebb eséllyel melegszik el a félvezető, és valószínűleg az előszeretettel hibás MM kondik sem tanyáznak bennük.

Ehhez képest nem tudom miféle problémát jelent a DIN hangszóróaljzat..



A TDA2030-ba beépített védelmek óta egy IC-nek pont annyi, vagy valamivel több esélye van túlélni félévszázadot, mint egy tranzisztoros AB osztályú végfoknak (főleg ha ilyen VT módon van kivitelezve).



Ez elvileg a 6363-ra vonatkozik:



Lehet, hogy eddig csak szerencsém volt a VIDI-vel. Nekem robbanós TV-m sosem volt. A Din csatlakózókkal az a baj, hogy a "mai" kínai cuccok nem szeretik igazán (mert ugye már mindent ott csinálnak, még a gyerekeket is). Na de aki van olyan őrült, hogy még is használni szeretné a régi vasait a DivX-es DVD lejátszójával (is) az vehet is a TESCO-ban jó pénzért ócska átjátszózsinórokat (kínait). Na de a hangszórókhoz dugót a TESCO-ban nem lehet kapni. Na már most ha én csak a régi alkatrész boltokat ismerem mert már régen máshová költöztem, bizony jó pár kilómétert gyalogolhatok feleslegesen (Székesfehérvár), mert már mind bezárt régen. Futottam hát néhány kört az ismerőseimnél, mire tudtam szerezni egy darabot, a másikat meg valahogy megbuheráltam, de folyton kilazul és kiesik. Na de majd most, hogy meg van a rajz a skálazsinórozásról - amit nagyon szépen köszönök (érdekelne a forrás!) - úgyis szétkapom és megpróbálok valamit csinálni az aljzattal, hátha szerencsém lesz.



Egyébként annak idelyén egy SONY rádióerősítőre cseréltem le a VIDI-t, három hónap múlva az IC-s végfok jobb oldala elszállt. Tény hogy addig gyönyörűen szólt (a VIDI-hez képest). Akkor megtanultam, hogy a készülék súlya is számít! Javítson ki bárki, ha rosszul látom a dolgot. Én nyitott vagyok bármire, de a tapaszatalataim sajnos e téren megalapozottnak tűnnek.



Most két 120W-os SANYO hangfallal döngetem a falakat, PIONEER CT-S310 magnódeck, PIONEER PL-750 lemezjátszóval egészen jól szól a kora ellenére. Azt hiszem, hogy ha vigyázok rá amíg én élek (45) kiszolgál. Ezt már nem cserélem el semmire - legfeljebb még kettőre, hogy legyen egy a másik szobában is!

NGA képe

Általában a végfok a nem megfelelően rákötött hangdoboztól szokott elszállni.

Laki Géza képe

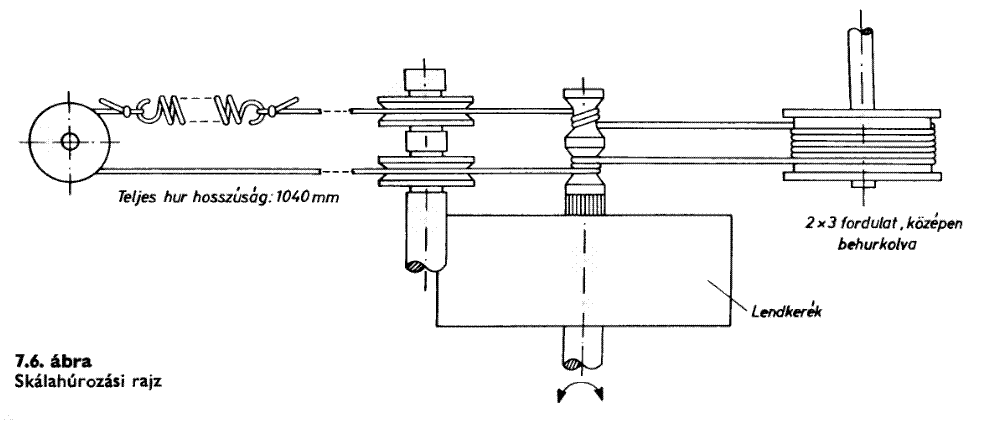

Annak ellenére,hogy a húrozáshoz küldött rajz "eredetinek" látszik,véleményem szerint ezzel a kiegészítéssel kéne megpróbálni.

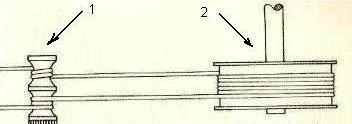

A mellékelt rajzon az 1-es számmal jelölt forgatótengelyre nem egy-egy menetet,hanem két- két menetet kell feltekerni,ahogy ez a rajzon is látható.Ugyanis az egy menet a mechanika meghajtására kevés,a tengelyen az egy menet megcsúszik.        A 2-es számú forgódobra elég a hat menet,de azt középen be kell hurkolni.

(A forgó dobján kell lenni egy bevágásnak,amin keresztül az ott lévő tüskébe a húrt be lehet akasztani. Értelemszerűen a húr hossza is "megnő" a 100 cm.-helyett 104 fog kelleni.)

jo húr......JPG

Elvileg ez a Cleóé:



Az előző a 6363-é, de persze az eredetit is megnézhetném, csak lusta vagyok átmenni a rádióért, és belenézni.



ranbo, a készülék tömege önmagában szinte semmit nem jelent (főleg ma). :) Szélsőséges példa, hogy a kínaiak is szándékosan nehezékeket pakolnak pl. egyes olcsó hangsugárzóikba, de ettől persze nem szólnak jobban.

Némi iróniával írtam, azt hogy a súly is számít. Például volt egy Palladium rádiós magnóm 1,2 kg tömeggel! Külön panelon volt az előerősítő, külön a végfok (külön bal és jobb), külön a tuner. A mechanika acélból és alumíniumból! Műanyag szinte alig. Sajnos egy ki-be szerelés alkalmával a polarítást - véletlenűl - megcseréltük és elszállt az előerősítő. Mivel az egész levolt öntve valami műgyantával a stabilitás végett, ezért nem tudtuk megjavítani - kuka. Na ekkor láttam, hogy mi a különbség.



Hangszóró vásárlásnál egyébként a feleségemet szoktam megkérdezni. Ugyanis hosszú évekig egy hangszóró gyárban (Harman - Kardon) dolgozott és kapásból kiszúrja a bóvlit.



Egyébként nem vagyok elfogult, csak reto(nom)-zom.

Hja, :-) pocsékul szól, de legalább nehéz és javítható.



A harman azért nem a hangszórógyártás csúcsa fehérváron, :D és arrafelé maximum összeszerelés folyik.

monster-hifi képe

Hát igen,mi mindnyájan szeretjük gyermekkorunk silány hifi választékát, talán túlságosan is elfogultak vagyunk írányukban. Ezért köszi hogy nem nekem kellett  ezeket a sorokat beírni, megtetted helyettem....már lassan a mennybe került ez a szegény vidi, már majdnem kidobtam az ablakon a csúnya régi, 20 kilós receiveremet!!! De túl a tréfán, nekem is van egy szinte gyári állapotú a gyüjteményemben, de ha ennyire slágerlistás darab, akkor holnap felteszem a retro piacra, fotókkal...További szép napot!

»

További szép napot!

Úgy látom, hogy ez a Videoton tuner-reciever téma olyan mint a fenyőfa. Örökzöld. Örök kimeríthetetlen téma. Na de sebaj, legalább van miről írni és olvasgatni, fórumozni...!:)

Sziasztok!!
Nekem is van egy ilyen erősítőm tökéletesen működik csak mivel nyáron van 35 fok a szobámba és ha kicsit feljebb csavarom a hangerőt akkor elég forró a hátulja majdnem csak éget szóval nemfog elszállni? Meddig bírja a végfok vagy esetleg van benne védelem? 8 Ωos Radioteknika S90 hangfalakkal használom 7 esnél tovább nem szoktam hangosítani tovább nem bírják a hangfalak. Egyébként a magas meg a közép az Orion hs 280 ból van még apámék szerelték átt anno mikor megvették de ez szerintem ez lényegtelen.

Valószínű, hogy az S90 impedanciája leesik valahol, és fölöslegesen terheli az erősítőt.

panblue képe

Üdv!

Nem a hangfal nem bírja hanem az erősítő torzít le...1ébként meg orion középpel és magassal fabatkát sem ér - ugyanis a gyári váltója (s90)

500 hz-en vágja a közepet alulról,szóval az orion elfosódik :) valamint a magas vágás a gyári 25 ohmos magashoz van kitalálva,ami nagyon nem jó a 8 ohmos orion magashoz.Ha csak nem variálták agyon a váltót is.

panblue

Szia Péter!

Nos szerintem a végfoknál sem stimmel valami, mert ez az egyik legstabilabb hőintervallummal bíró vidi, ha a hangfal eredője 8 ohm akkor nem melegedhet annyira, hogy elrántsa az ember a kezét a bordákról, még teljes kihajtás mellett is csak 40 fokos lehet maximum "8-ohmos dobozokkal".

Jól lehet akár javított végfok is. ha csak a közép és a magas változott akkor nem terhelheti a véget számottevően, de ha a váltón belenyúltak a mély vágásba akkor lehetséges, mi több, ha éppenséggel más a mély is akkor már meg is van a válasz, nálam egyszer egy HS-500 as volt amin a váltó össze vissza volt hebrákolva, "a részleteket már tudod"......

Megjegyzés:

A közép hsz-t ellőni az S-90 ben mondhatni a névleges terhelhetőséggel nem lehetséges, tehát károsodhatott a váltó is akár a mély is más mint ami gyárilag benne volt, mivel ha a közép elszáll akkor kaphatott szerencsétlen rendesen, ebből feltételezem, hogy akár nem is más, de nem szakszerűen javított a mély pl "nem megfelelő a tekercselésének mért értéke" javítást követően és ezért is terhelheti a végfokot!

Atesz

De a hangváltó is kilet szedve a magashoz és a középhez a mély maradt azthiszem..

monster-hifi képe

Hát igen,mi mindnyájan szeretjük gyermekkorunk silány hifi választékát, talán túlságosan is elfogultak vagyunk írányukban. Ezért köszi hogy nem nekem kellett  ezeket a sorokat beírni, megtetted helyettem....már lassan a mennybe került ez a szegény vidi, már majdnem kidobtam az ablakon a csúnya régi, 20 kilós receiveremet!!! De túl a tréfán, nekem is van egy szinte gyári állapotú a gyüjteményemben, de ha ennyire slágerlistás darab, akkor holnap felteszem a retro piacra, fotókkal...További szép napot!

Üdv mindenkinek! Érdeklődnék, hogy a 6363 erősítőn a hangfal kimeneteknél melyik oldal a + és melyik a - . Tehát a "tű" a plusz vagy a "lapos széles vas" ?

üdv,a "tü" a pozitiv,a lapos rész a test

Köszönöm a választ.

Szia

Tudja valaki hogy gyártottak-e ilyen típustmint  az én modellem aminek (ugye 6363-s) az összes LED 3mm köralakú?

Ez lehetséges?

Köszi

Feri
