BEAG HOX-55 felújítás



A BEAG ezen jellegzetes, '70-es évekbeli design-hangszórójának tipikus és nagyon "lelombozó" esztétikai károsodása a szivacsok szétporladásán túl, a talpak és annak peremének sugárirányú repedései, törései. Nemritkán az alsó peremből is kitörik kisebb-nagyobb szakasz.Ennek oka egyrészt a rendkívül gyenge minőségű műanyag, másrészt, a fém aljlap kb. 0,5 mm-rel nagyobb átmérője a kelleténél, ami ezáltal állandóan feszíti szét a műanyagot.Én ez utóbbi esztétikai hibák megoldására ajánlanék pár egyszrűen kivitelezhető ötletet, és bízom benne, hogy ezáltal sok ilyen igazán korjelleges design-hangszóró kerül újra eredetihez közeli állapotba.


A repedéseket élük mentén vékony pillanatragasztó-réteggel bekenjük, majd ügyelve a pontos illesztésre, összeillesztjük, összenyomjuk. Az nem baj, ha a ragasztó az illesztésnél kifolyik. Valószínű, hogy a talp a kerület mentén több helyen repedt, amit néha - föleg a peremnél - igen nehéz észrevenni. fontos, hogy minden apró hajszálrepedést fülön csípjünk! Ha összenyomtuk a ragasztott felületet, várjunk kb 15 percet, a következő repedés ragasztásával,nehogy szétpattanjon az előző. Ha a repedéseket ily' módon pozícionáltuk, a talprész belső felén a repedések nyomvonala körül finom csiszolóvászonnal csiszoljuk meg a felületet, hasonlóképpen körbe az egész belső peremet. Ezután a képen látható módon, kétkomponensű, epoxigyanta-alapú ragasztóval(EpoKitt,Araldit, Bondo, Ceys, stb.) vigyünk fel kb. 1-1,5mm vastag réteget, ezáltal megerősítve a repedt felületet - alulról. Ugyanígy vonjuk körbe az alsó peremrészt is, de itt vékonyab réteget alkalmazzunk. Ahogy szárad ki a ragasztó, úgy húzza összébb a teljes peremet  - adva ezáltal nagyobb szilárdságot neki. Az EpoKitt a legmegfelelőbb az ilyen feladatokra, de ennek teljes kiszáradásához legalább 24 óra szükséges, egyéb termékek hamarabb száradnak, némelyikük 4-5perc után porszáraz, de ezekkel is kell legalább 10 órát várni!


A hiányzó peremrész hosszának megfelelő méretűnél kb 10mm-rel hosszabb, az alsó perem magasságának megfelelő vékony alumíniumcsíkot kivágunk, ezt a perem ívére hajlítjuk, és kétoldalt a perem belső felénél pillanatragasztóval rögzítjük. Lényeges, hogy az alu-abroncs ne lógjon túl a perem magasságán, mert ezt utólag nem tudjuk eldolgozni .Ezután epoxiragasztóval, bőséges ráhagyások mellett kitöltjük a hiányzó részt. Hosszabb egybefüggő hiány esetén szakaszonként. Ezután megvárjuk, míg teljesen kiszárad a felvitt ragasztóanyag.


A megszáradt ragasztóanyagot több lépcsőben, durvább és finomabb csiszolópapírokkal a perem ívére csiszoljuk. Hosszabb egybefüggő hiány esetén úgy járjunk el, hogy egy darab, sík felületű lécre ragasztjuk a csiszolóvásznat, és ezzel dolgozzzuk körbe a kerületet. Belátható, hogy így mindig csak pontszerűen történhet az anyag leforgácsolása, és az ív mentén történő egyenletes mozgatással az ívnek megfelelő görbületet kapunk eredményül. A perem alsó részénél lévő többletet fém-nagyolóreszlővel hozhatjuk síkba az alsó peremmel, de csakis toló mozgásokkal. Ezután a teljes perem-alsórészt szintre és finomra csiszoljuk.
Nem egyértelmű, hogy a hangszórótesten, a két félgömb illesztési hornyában volt-e eredetileg valamiféle díszléc, az általam eddig látott korabeli szóróanyagoból és egyebekből ez nem derül ki világosan, én mindenesetre felruháztam példányaimat a következőképpen. Kereskedelemben beszerezhető fóliára felgőzölt, öntapadós alumínium. Ez erre a célra kiváló, és esztétikus végeredményt nyújt. Az eljárás a következő:a horony alsó széléhez pontosan kell illeszteni körbe kb. 60mm széles papírcsíkot,majd ezt széles(postai) gumigyűrűvel rögzíteni kell a gömbön körbe, és utána pontosan vonalba igazgatni a horony alsó szélével.Ennek szükségességére kitérek.Ezután megfelelő hosszúságú, levágott  fóliacsík egyenes szélét a körbefutó horony felső részébe igazítjuk, majd ujjal körbe, egyenletesen a horonyba nyomkodjuk. A horony szépen megvezeti a csíkot, nem térünk ki vonalból. Ezután a horony alsó részéhez éles, friss vágóélű szikét illesztűnk, és körbehúzzuk azt a horony alsó széle mentén – elkészült a díszcsík. A horony mélysége kb 1 mm, tehát vágószerszámunkat jól vonalon tartja.És itt jön a körbegumizott papírszegély: a felesleges fóliacsík-szélesség erre tapad fel, és nem – az egyébként nagyon gyenge minőségű – lakkra (a gömb-test nem agnyagában színezett, hanem festett!!), így nem kell attól tartani, hogy a felesleg eltávolításakor körbe leköszön a festék a felesleg nyomvonalában.Ezt a műveletet legutoljára is hagyhatjuk.


A repedések legvégeit mindenütt 1,5mm-es furatokkal lezárjuk. Ekkor megváltozik az alaktényező, jelentősen lecsökken a feszültséggyűjtő zóna nagysága, ezáltal a repedés tovaterjedésének esélye.

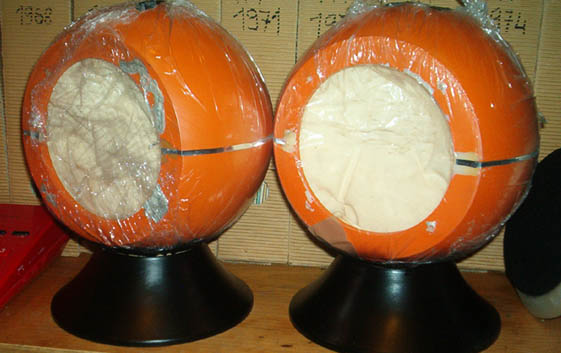

A kis furatok tetejét kézbe fogott 3mm-es fúrószárral enyhén kimélyítjük, „kigyököljük”, ezt követően ezen kis mélyedéseket is feltöltjűk ráhagyás mellett epoxi-ragasztóval. Ezután a gömb-részt célszerűen fóliával hermetikusan bevonjuk, különös gondot fordítva a talp és a gömb tlálkozására, ez a két elem ugyanis nem bontható, gyárilag összeragasztott.Lényeges dolog, hogy a fólia teljesen fedje a gömbrészt, hiszen a felszóródó festék utólag már nem távolítható el, és akkor….:O(


Ezt követően a teljes talpat több lépcsőben csiszolópapírral szintbecsiszolunk, különös tekinettel az összeillesztett repedések terülletét. Ez fölöttéb kényes művelet, mert  a festék alatt könyörtelenül minden „figura”, pontatlanág látszani fog. Legvégül 800-as papírral „tükörsimára” csiszoljuk a talpakat, körkörös mozdulatokkal, hogy a felület struktúrája állandó legyen.

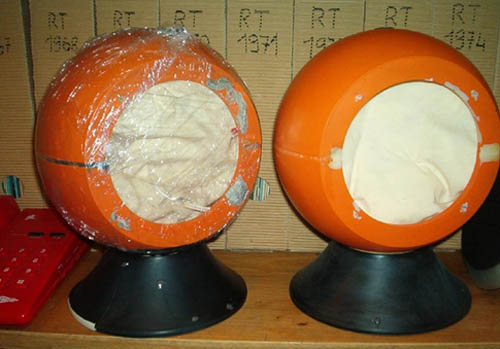

A festés utáni állapot. A festést célszerűen matt fekete aeroszollal végezzük, mely gyorsan szárad. A hangszórótestet a talpánál fogva célszerű egy rossz fogmosópohárra (pl) állítani, mely felilleszkedik a talp belső felének felső részébe. Így a „levegőben lógva” festhetjük körbe a talp alsó peremét is, miközben kényelmesen tudjuk forgatni munkadarabunkat. 2-3 vékony festékréteg elegendő, ha nem dolgoztunk szépen a csiszolásnál, akkor vastagabb festékréteggel nem tudjuk a hibát ellensúlyozni!


Az alj-lemez. Ez sajnos a gyártási pontatlanságból adódóan rendre kb. 0,5mm-rel nagyobb átmérőjű, mint a talp, ezáltal folyamatosan feszíti azt. Ebből mindenképpel le kell venni, már csak a talp alsó peremének belső felére felvitt epoxigyanta-réteg miatt is. Ezt a réteget egyébként célszerű egyenletes vastagságúra csiszolni, ill. az ezzel derékszöget bezáró felületet is, ahová az aljzatlemez végülis felfekszik. Ehhez nagy segítség egy magas fordulatú, mini-barkácsgép tokmányába fogható csapos csiszolóhenger, melynek fedőlapja is csiszol.

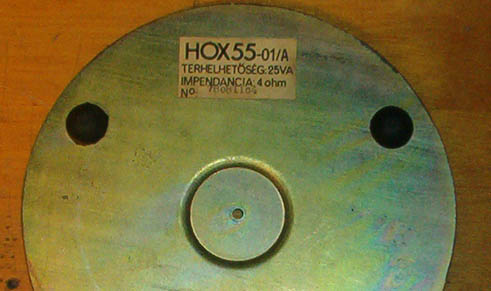

Az aljzatlemez 2mm vastag, szerkezeti acéllemez, sárgára passziválva korrózióvédelmi okokból. Ebből következően meglehetősen masszív, így a kerületéből lecsiszolni kizárólag bakköszörűvel lehet, egyéb eszközzel, pl kézi reszelővel ez rendkívül hosszadalmas és fárasztó munka.

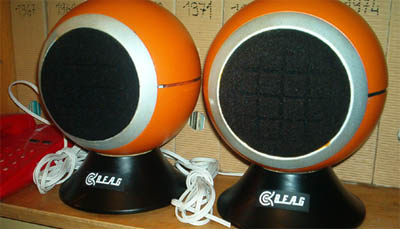

Az elkészült, és összeszerelt hangszórók. Eredetileg egy BEAG-márkajel díszítette a talpakat, egyeseken szép aranypapírra, másokon igénytelen cetlikre nyomtatva. Nos, én készítettem egy ilyen logót, mely tipográfiájában és méreteiben megegyezik az eredetivel. Ezt lézernyomtatóval kinyomtatva, gondosan körbevágva felragaszthatjuk a  talpra, esztétikus és autentikus megjelenést adva hangszórónknak. Íme a logó, eredeti méretben:

Remélem, tudtam segítséget és útmutatást nyújtani azoknak, akik vállalkoznak egy ilyen szép és értékmentő feladatra. A leírás bizonyos részei talán segítségül szolgálhatnak egyéb, hasonló jellegű munkákhoz is.

Üdvözlettel: Kiss Béla László – Győr -
