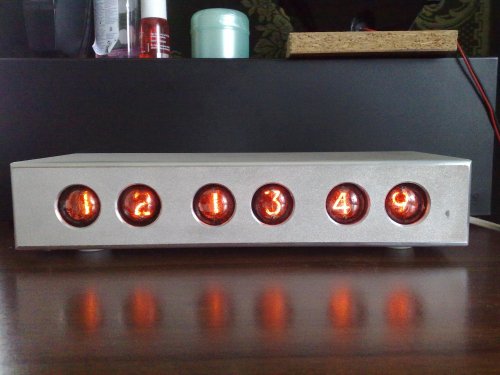

Nixie óra TTL z560m


Forrás:
saját
Nixie óra TTL z560m

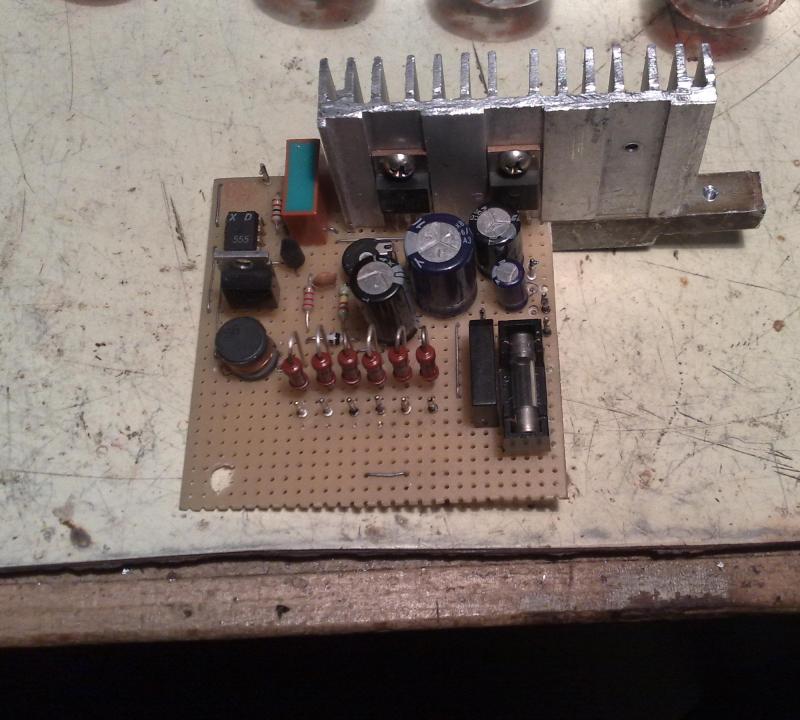

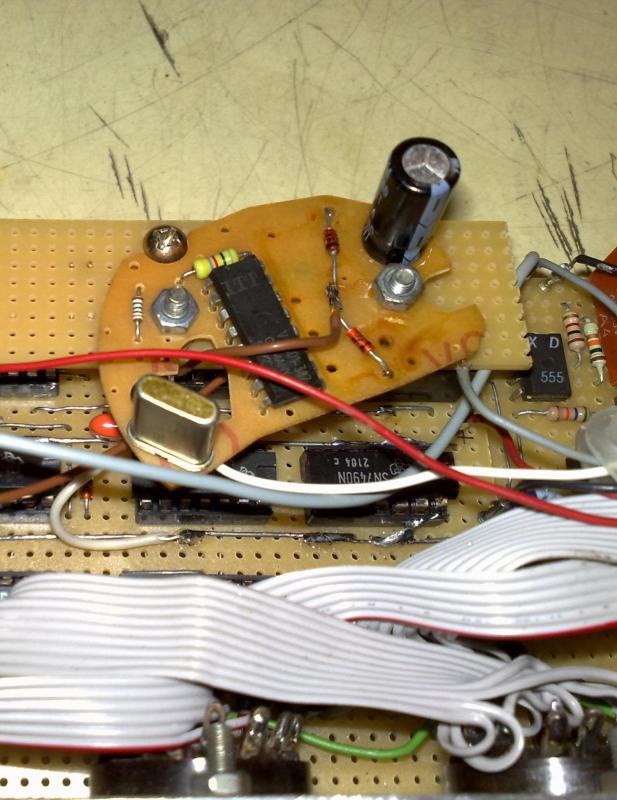

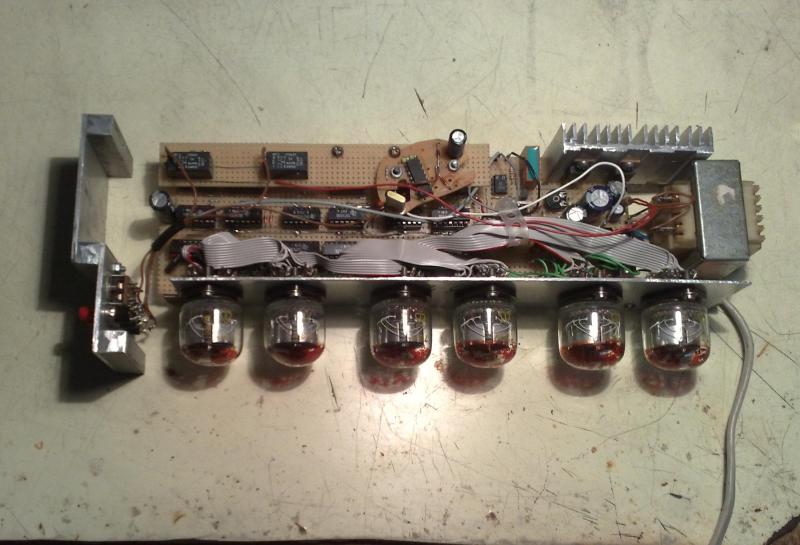

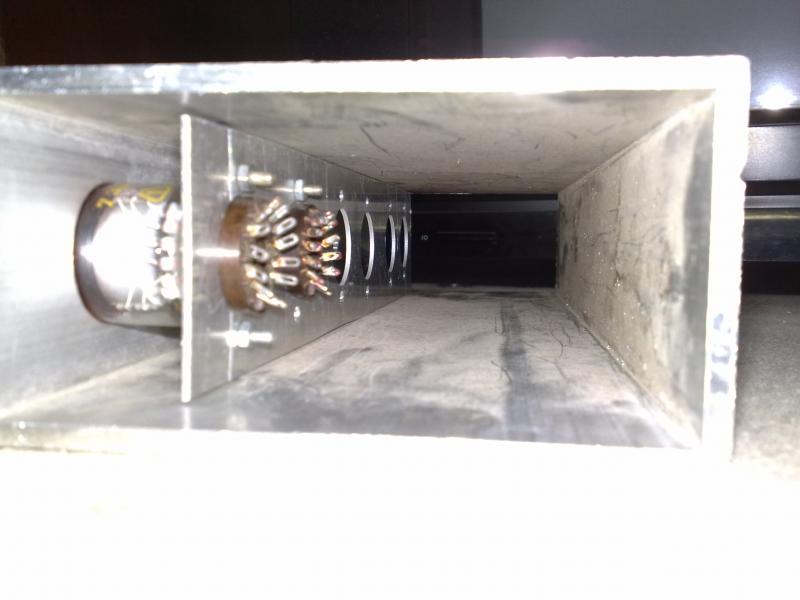

Régi adósság lett letudva ezzel. Először egy 8 programos Telefunken tv-ben láttam ilyen csövet a program kijelzésére valamikor a 90-es évek közepén. Az hosszúkás volt, nem ez a bogyó alakú. Nem nagyon érdekelt, gáznak tartottam, hogy nem látszanak rendesen a számok. Viszont pár évvel ezelőtt egy barát feldobta az ötletet hogy összekéne dobni egy órát ilyen csövekkel. Nekem nagy falatnak tűnt akkor, de úgy voltam vele ha sikerül neki én is építek egyet. Cimbora szerzett is csöveket és ic-ket. Egy panelt is csinált ami beindult, de a pontos 1 Hz-el voltak gondok. A nagyfesz pedig egy hatalmas trafóról jött, ami nem a legjobb megoldás. Évekig pihentette a dolgot, míg decemberben úgy döntöttem hogy majd én csiszolgatom tovább. Nézegettem a lehetőségeket a neten. Mivel elakadt a projekt felmerült a mikrovezérlő lehetősége, de úgy voltam vele nehogy már egy órán is szoftver menjen. Meg amúgy se lőttem hozzá semmit, szóval maradtam a TTL-nél. A csövek tápellátását egy kis fetes kapcsolóüzemű táppal sikerült letudni. Először ezt építettem meg légszerelve. Elsőre beindult jónak tűnt. Az 1HZ-et pedig mechanikus kvarcórával oldottam meg. Csak a panel kell meg két dióda és mehet is a bemenetre. Többfélével próbálkoztam, de a legjobbnak egy Opel Kadett műszerfalából kitermelt óra bizonyult, amit a VDO csinált. Volt egy piacos kvarcóra is, de ennek a panelja minden nap kb 2mp-et sietett. Meglett az óra, csak hát beállítani azt nem lehetett. Sikerült megspórolni egy marék 7490-est, de nem voltak nagyobb frekvenciák, pedig a meglevő rajzon ez volt a kulcsa az óra beállításának. Pörgetéssel. Ez az egy részlet nem tetszett. Bucsus bazári gagyi megoldásnak tarottam. Kutattam más rajzok után, de mindegyik csak pörgetni tudott. Egyenként akartam állítani, az órákat perceket másodperceket. Gondoltam majd beiktatok diódákat a láncba aztán oda kapcsolgatom az 1Hz-eket. A rajzok keresése közben felbukkant itt-ott a pergésmentesítés, de nem tarottam fontosnak. Rájöttem hogy az. Szóval kellett nekem 3 ilyen pergésmentes kapcsoló. 7400 as ic-vel lehet csinálni, rajzot is találtam, működött. Egyet nyomtam, egyet ugrott. Váltókapcsoló kell hozzá, de annyi baj legyen. Gondoltam majd relé beiktatásával sima kétlábú kapcsolóval is fog menni. A relék kattogása beállításkor fokozza a retro feelinget. :)  Diódákkal beiktattam a kapcsolókat a láncba, és ugyan be lehetett állítani az időt, de hiába telt el 60mp, nem ugrott a számláló. Nagyon tele lett a puttonyom az egésszel, mert már panelon volt szinte minden. Muszáj volt leválasztani a bemenetről a kimenetet, ráadásul ezt is pergésmentesen. Még kellett pár 7400-as ic... Mire minden úgy működött ahogy szerettem volna 7400-as ic-ből már 5 volt. Egy tokban 4 kapu van, de én mindig csak kettőt vagy hármat használtam. Mikor már a végleges panelt készítettem akkor sikerült 5-ről 4-re lenyomni a 7400-asokat. Egy kapu kivételével az összes fel van használva, ennél kevesebbel nem lehet megcsinálni. Kész lett a számláló rész, benne voltak a beállítás lehetőségei is. De kellett még egy tápegység, meg egy doboz is. A tápegység könnyebb falatnak bizonyult, de ezzel is elég sok idő elment. Erre a panelra került többek közt egy 7805 és egy 7812. A 7805 a TTL-eknek, a 7812 pedig a nixik kapcsolóüzemű tápjának, és az 1HZ generátornak dolgozik. A stabil működéshez törekedni kell a lehető legkisebb távolságra a 7805 és a TTL ic-k között. Panelba ültethető pici trafóval akartam megcsinálni, de amelyikkel jól működött az fél óra múlva már olyan forró volt hogy nem lehetett megfogni. Nagyobb trafó kellett, ennek a helyéhez már fűrészelnem kellett, és pár alkatrészt is muszáj volt odébb tenni. Nemsokkal miután nekiálltam eldöntöttem hogy az évek óta itthon kallódó alumínimum zártszelvényt fel fogom használni. Sajnáltam kilóra eladni, mert karcok ugyan voltak rajta, de semmi furat szóval teljesen szűz volt még. Korábban már felmerült hogy csöves erősítőt, vagy labortápot csinálok bele, de ezekből nem lett semmi. A panelok már ennek a zártszelvénynek a figyelembevételével készültek. A relés rész már csak felül fért el. Az egészet egy sasszinak építettem meg, így oldalról van betolva az egész. Az órákat 0-24 ig számolja. A  kaszni útólag kapott egy kis felületkezelést. Mivel túl "kockás" volt az egész, ezért a szélek és a sarkok le lettek gömbölyítve. A felület pedig fel lett érdesítve. A következő project egy szkópcsöves óra lenne, de sajnos túl nagy falat. Talán majd pár év múlva...

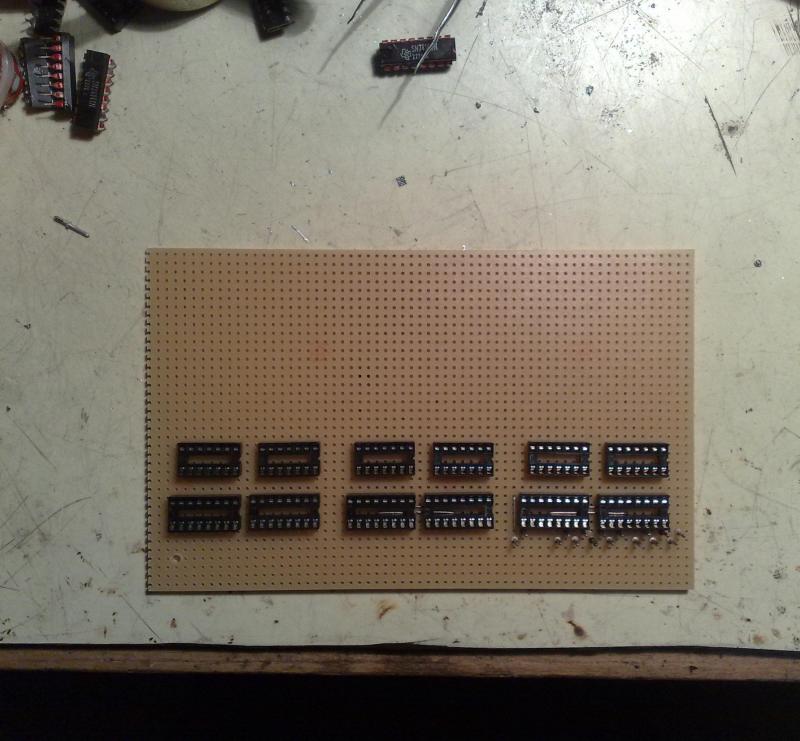

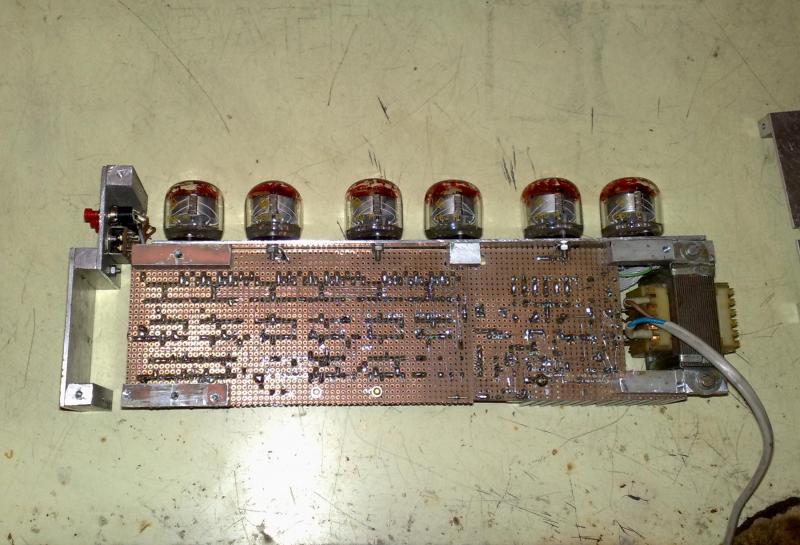

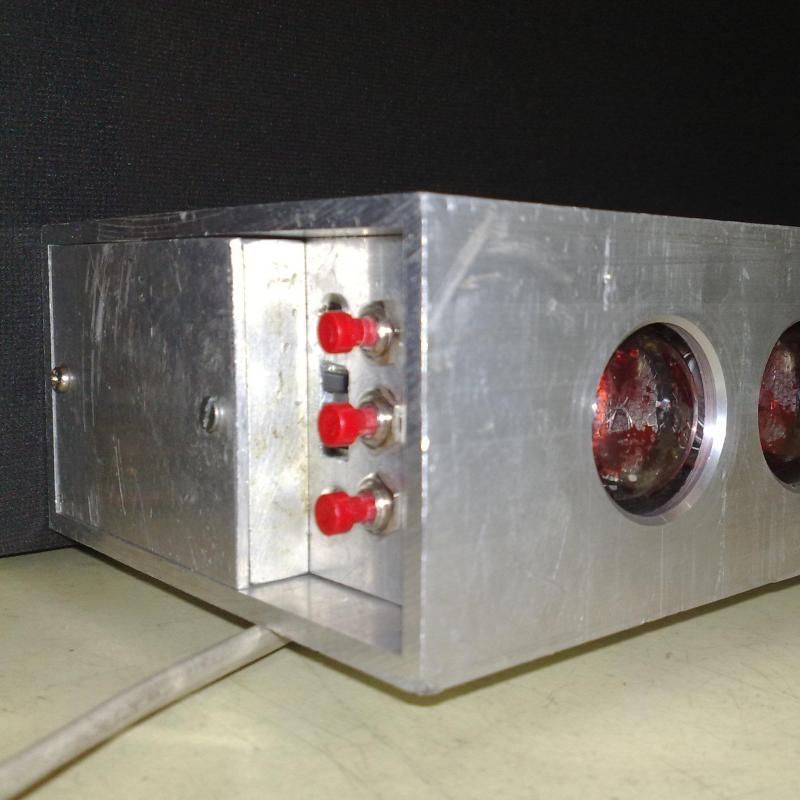

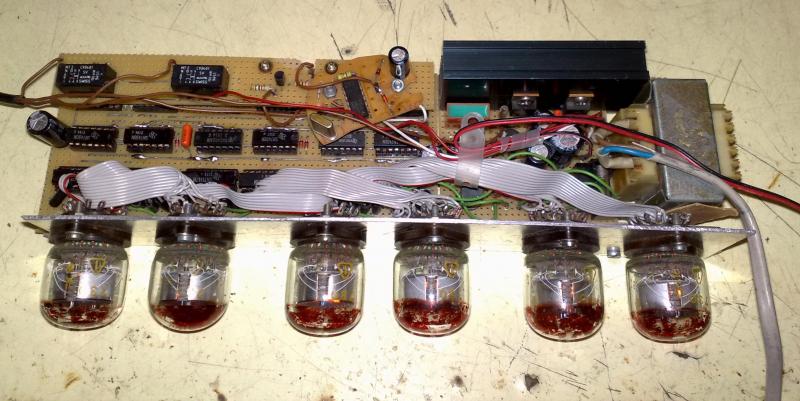

20140131_.JPG 20130420_1_.JPG Pict2862.jpg Pict2834_.JPG Pict2893_.JPG Pict2907_.JPG Pict2909_.JPG Pict2911_.JPG Pict2905_.JPG
Kiss Béla lászló képe

Végre egy valódi, korjelleges megoldás. Ez így szép, így jó! A doboz kapjon azért egy kis felületkezelést...:O)

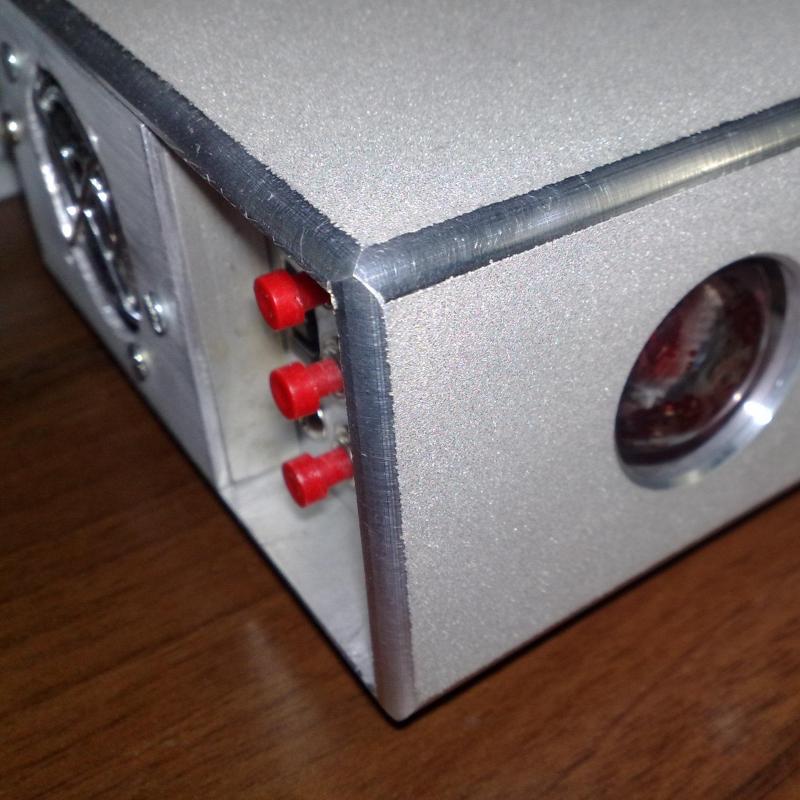

Köszi Köszi :) Még anno pont tőled kaptam egy rajzot, meg pár ötletet. Valamikor 2008-ban... Nézegettem az óráidat itt az oldalon, és én is beakartam állni a sorba eggyel. :) A doboz széleit meg sarkait le akarom íveltetni, hogy meglegyen az összhang. Esetleg le tudnám még homokfuvatni, de akkor elveszne a szálcsiszolt felület, azt meg nem akarom.

Kiss Béla lászló képe

Szuper lett/lesz!!

Egész jól összejött, elégedett vagyok a végeredménnyel. Azóta folyamatosan megy. Az ic-knek elég jó étvágya van, rendesen fel tudják fűteni a stabok a bordát. Kapott azóta a belső rész egy nagyobb bordát, és a hátsó falra pár lyuk még került. Jelenleg egy crt órán dolgozok tyúklépésekkel, de ez is már a dobozolás fázisánál tart.
