BEAG MAE-145 kivezérlésmérő betét

A BEAG cég KEP-típusjelű, közösségi audio-rendszereihez illeszkedő, nagyfelbontású, 30db LED-et tartalmazó egycsatornás kivezérlésmérő-betétegység. Áramkörileg gyakorlatilag megegyezik a cég stúdió-keverőaszatalaihoz fejlesztett, MAK/MBK kettős műszereivel. Az alapáramkör a '70-es évek fejlesztése, egyedileg, kézzel gyártott és szerelt elektronika. Mint stúdió-műszer, pontossága kiemelkedő. Szisztémáját tekintve ún. kvázi-csúcsmérő (PPM - PeakProgramMeter).

Rendkívül összetett,  ún. multiplex-komparátor áramkör, tartalmaz: 53db tranzisztort, 16 db műveleti erősítő IC-t, és egy rakás passzív elemet.

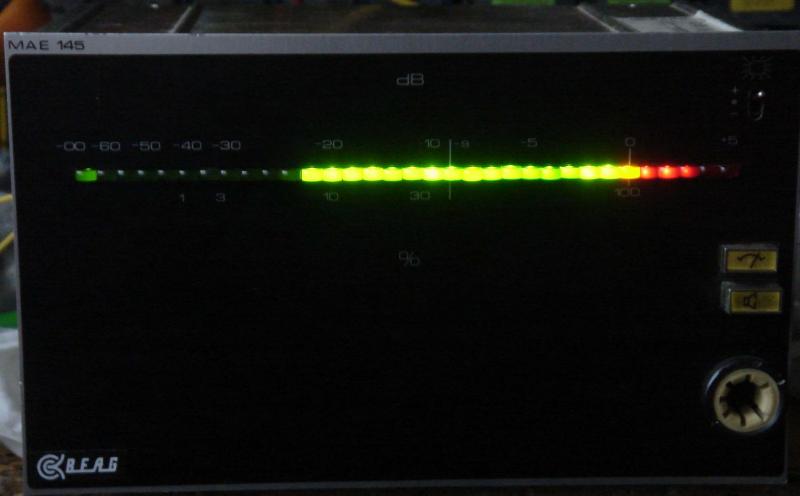

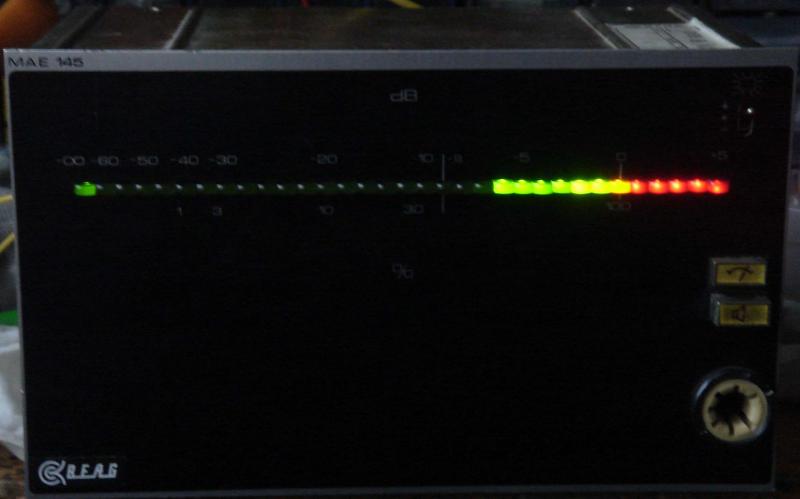

Az első képen a 0dBu ( itt 775mV, rendszerszinten 1,55V (+6dBmW)) jelszint láható, a másodikon +3, míg a harmadik fotón a +6dBu jelnagyság látszik. Az elektronika +2dB elérésekor az első tíz, +6dB(kétszeres-) jelnél az első húsz szegmenst kioltja, ezáltal teszi vizuálisan jobban felismerhetővé a hangmérnök, ill. a kezelő számára a túlvezérlést.

A BEAG keverőasztalainak és hangrendszereinek névleges illesztési feszültsége 1,55V, a mérő skálájának 0dB-es pontja is erre az értékre esik eredeti beállítás szerint, mivel rendszerszinten nem effektív, hanem csúcsértékkel számolnak, hasonlóan a legtöbb európai stúdió-keverőasztal esetében.
